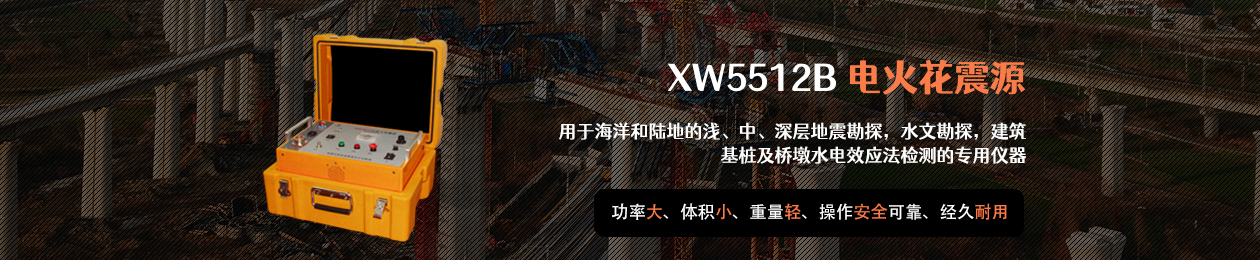

XW5512B電火花震源由湖南湘潭無線電有限責任公司自行研制生產，主要用于海洋和陸地的淺、中、深層地震勘探，水文勘探，建筑基樁及橋墩水電效應法檢測的專用儀器，也可以作為其他無損檢測的聲波震源。它具有發射功率強、體積小、重量輕、自動化程度高、操作安全可靠、質量經久耐用等特點。 電火花震源簡介：電子裝置，在微秒級別放電產生電弧汽化水形成沖擊。交流電源經升壓、整流后，儲存在高壓電容器組中，大量存儲的高壓電能通過專用的放電電極瞬間放電，在介質中通過脈沖大電流，使周?chē)橘|(zhì)汽化，形成高溫高壓區，從而產生沖擊波，成為振動波的震源。
電火花震源由電源控制臺、變壓整流、放電電阻、高壓電容器組、特制點火開關、放電電纜及電極等部分組成。高壓放電同軸電纜由車尾部引出，電纜末端裝有專用的放電電極。
電火花震源是一種典型的非炸藥地震勘探震源，安全綠色環保，對周?chē)h(huán)境的影響小，可用于各種地震方
起源及發
電火花震源是最早應用于海洋地震勘探的非炸藥震源，1957 年阿爾卑斯地球物理公司生產了世界第一臺電火花震源系統。然而由于傳統電火花震源子波重復性差，傳統電火花震源逐步被槍震源所替代。近年來隨著電力電子技術的發展，電火花震源又重新應用于海洋工程地震勘探，其電源部分和發射陣都得到了很好的改進，為區別于傳統電火花震源，稱為多電極電火花震源(MES)，習慣上仍簡稱為電火花震源。
組成
工作過程
由人工控制將外部發電機（30KW）或市電所供電壓220V或380V， 經調壓器和高壓變壓器升壓為10KV電壓，整流后變直流儲存到高壓電容器組中,由控制系統監控測試充電情況和安全保護裝置。充足電后，由人工或儀器遙控系統控制觸發系列，使點火開關瞬時打開，在電容器組兩極及電纜放電電極形成回路，在放電電極端產生電弧，從而形成電火花震源。
充電過程，由30KW柴油發電（或市電） 供給三相交流電于A、B、C、D端，通過空氣開關和瓷保險RD的過流保護，三個交流電流表I用于監視三相充電電流是否一致，送到手柄自藕調壓器下的初級，經調壓送到升壓變壓器的初級，升壓變壓舍享為特制的干式變壓器，可將電壓升到1×104V，由T2的次級給出高壓交流電，經由高壓硅堆組成的三相橋式整流回路D1~D6整流, 變?yōu)?/span>高壓直流，經電阻R1~R3將高壓電能儲存到高壓電容器中，其中R1用來限制充電電流。點火過程也就是放炮過程，當電容器組C01、C02中的電壓充到預定位時用KV表進行監視切斷充電電源，根據儀器操作員命今，用遙控或手動通過觸發裝置T4 、T5接通分裝在兩組高壓放電回路中的兩個高壓三極點火開關G01、G02 ，使兩組電容器組中的儲能通過各自的放電電纜，在電極端a 、b和a’、b’同時釋放，形成兩組組合激發的震源放電過程，即當用過震源不再放炮時，或在充電過程中發現問題不能放炮時，為了釋放殘留或儲存在電容器組C01、C02中的電能，閉合觸頭就可達到放電的目的，C01通過電阻R2釋放能量，C02通過R3釋放能量。
特點
其特點包括：
（1）激發的地震波頻率與炸藥激發的地震波類似，適合各種類型的地震勘探。電火花震源產生的塑性形變小，對周?chē)h(huán)境破壞小，所以也適合城市地震勘探。
（2）多次激發子波一致性好。
（3）激發間隔可以定制，既適合走航式探測也適合定點放炮應用。
（4）體積較小，適合陸地和水域等不同野外條件，適用面較廣，能量較大。常見能量從幾百焦耳到幾十萬焦耳，勘探深度從幾米到幾千米。
應用
電火花震源多用于海洋工程地震調查，其穿透深度100～250 m，并具有很高的分辨率。根據水深、底質類型、所需的地層穿透深度等要求的不同，震源的輸出能量可以在幾十到數千焦耳之間。多電極電火花震源也已經可以用于深層地震調查。
對比
電火花震源與其他震源的對比
與空氣槍震源對比，由于完全沒有“氣泡效應”，效果優于空氣槍。并且，同能量情況下，電火花震源比空氣槍震源體積小，重量輕幾個數量級。
與重錘震源相比，其激發的地震波頻率高于重錘，適合地質構造精細結構的探測。 [2]
與炸藥震源對比，綠色環保，對周邊環境影響小。
